NOT-HALT Verbindung von verketteten Anlagen

[blackknights]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo zusammen,

bräuchte mal etwas Input bzw. Erfahrungen von euch zu folgendem Problem.

Wir betreiben verkette Anlagen. Jede hat für sich selbst einen eigenen NOT-HALT Kreis der aber nur auf die spezifische Anlage wirkt. Lediglich die I/O Signale und Freigaben werden zur vor/nachfolgenden Maschine abgeschaltet.
Schnittstellensignale sind physikalische E/A´s im Hartingstecker

Nun steht der Wunsch im Raum, den NOT-HALT aber durchgängig an alle verbundenen Maschinen zu senden und zu realisieren.

Maschinen sind meist Montagemaschine oder dergleichen. Also Zuführgeräte, an einer Montagemaschine, danachne zweite Montage oder Prägemaschine, und nachfolgend noch ein oder zwei weitere Maschinen zur Fertigstellung des Produkts.
Sie stehen direkt aneinandergereiht und die Übergaben sind teils durch Förderbänder als auch Pick and Place Einheiten. Einzelne Maschinen sind max 2x2m und in Summe etwa ne 10m lange Anlage die aus 3 bis 10 Modulen bestehen kann.

Problem ist auch, das die Anlagen sehr gerne, und sehr oft geteilt und in anderer Konstellation wieder zusammengeschoben werden. Oder mit anderen Maschinen ausgetauscht.

Eine übergeordnete Steuerung des ganzen gibt es nicht, sonst wäre es ja ein leichtes mit dem NOT-HALT;-) Jede ist für sich eigenständig und interessiert sich wenn überhaupt dann nur die direkt davor oder direkt nachfolgende Maschine

Meine Frage nun an euch:

- Wie verschalte ich das ganze anständig?
- Gibt es ne Norm oder dergleichen wie sowas aussehen soll?

Bitte nur konstruktive Kommentare, Hilfen, Fragen !!

Danke schonmal



[maxder2te]

Wir lösen diese Problematik i.d.R. mit einer 4-Relais-Lösung (wobei die "Relais" jeweils Sicherheitsrelais sind):

Not-Halt-Generierung:
1. Maschineninterner Not-Halt auf Relais A, Relais A ist selbstquittierend
2. Not-Halt von vorhergehendem Modul auf Relais B, Relais B ist selbstquittierend
3. Not-Halt von nachfolgendem Modul auf Relais C, Relais C ist selbstquittierend
4. Schließerkontakte von Relais A, B, C in Serie auf Relais D, Relais D ist quittierpflichtig.

Relais D, ist nun jenes, welches innerhalb des aktuellen Moduls die sicheren Potentiale schaltet.

Signalweitergabe:
5. Schließerkontakte von Relais A und B in Serie sind Signal "Not-Halt an nachfolgende Maschine"
6. Schließerkontakte von Relais A und C in Serie sind Signal "Not-Halt an vorhergehende Maschine"

Dieses Schema wird an allen Maschinen verbaut. Es führt dazu, dass das Drücken des Not-Halt an einem Modul die ganze Linie lahmlegt. Zieht man den Not-Halt Taster, kann jedes Modul individuell quittiert werden, ohne Einschaltreihenfolge.
Das ganze lässt sich mit Sicherheitssteuerungen sinngemäß ebenfalls realisieren. Einfach ist es, wenn (wie z.B. beim PnozMulti) Relais-Ausgänge zur Verfügung stehen. Bei S7-F wird das ganze eher aufwändig.
Steht ein Modul am Anfang oder am Ende der Linie, wird das Signal "von vorhergehender" oder "von nachfolgender" sinngemäß gebrückt.

Die längste Linie, die wir so realisiert haben, besitzt 9 oder 10 Steuerungen. Da die Maschinen mechanisch dermaßen abgesichert sind, dass die einkanalige Ausführung der Not-Halt zulässig ist, reichen für die ganze Aktion jeweils 3 (B, C) bzw. 4 (A) Kontakte bei den Relais, wobei für die Meldung zur PLC der meist vorhandenen nichtsichere Transitor-Ausgang am Relais ausreicht.

Bei Fragen einfach melden.

lg



[blackknights]

Zuviel Werbung?
-> Hier kostenlos registrieren

ja so in etwa war meine Überlegung auch..

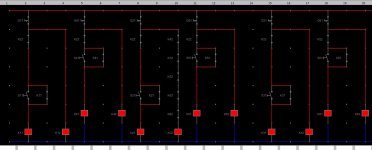

Q = NOT_HALT Taster
