TIA S71200 und EK9320 (Beckhoff)

[worst_case]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo,

ich habe an eine S71200 einen PN-Controller EK9320 von Beckhoff angeschlossen.
Anscheinend läuft der Controller nicht korrekt.

1. CPU ist auf RUN, jedoch Error blinkt.
Diagnosebuffer: Baugruppe vorhanden. fehlerhaft Fehler in unterlagerter Komponente Fehler-LED (SF)

2. Am EK9320, RUN: leuchtet, PN:leuchtet, DIAG: blinkt

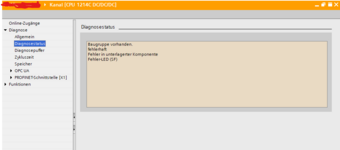

Diagnosestatus: Baugruppe vorhanden. Fehler

Zusatzinformationen für das Modul:
Die Version der installierten Firmware (Online) ist nicht identisch mit der Version der konfigurierten Firmware (Offline).
Firmware-Version: V1.2
Konfigurierte Firmware-Version: V1.*

Laut Beckhoff macht der Versionsunterschied kein Problem.
Eine Fehlermeldung "Baugruppe vorhanden. Fehler" ist natürlich auch nicht sehr aussagekräftig ;-)

Wo könnte ich weiter suchen ?

Vielen Dank !!!



[trobo]

Mappt denn die EA Ebene korrekt zueinander?

Und häng doch einmal Screenshots der beiden Seiten mit bei



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

1. wie sind die DIP Schalter des EK eingestellt?
2. Gerätename hast du dem EK vergeben?

Wobei, wenn PN grün leuchtet, dann sollte das passen.

Hast du denn mindestens eine Klemme am Koppler verbaut und projektiert? Wir hatten hier das Thema schon mal, die Buskoppler laufen nicht an, wenn nicht mindestens eine Klemme dran verbaut + projektiert ist.



[worst_case]

Hallo,

DIP-Schalter: 1,9,10 : ON 2-8: OFF

Doku DIAG-LED, Beckhoff
DIAG: 1 s aus 200 ms an, ROT: AUS
Problem bei Verbindungsaufbau oder ist und soll Konfiguration
unterschiedlich

Anbei ein paar Screenshots aus dem TIA.

Vielen Dank für die Unterstützung.



[DeltaMikeAir]

Da steht doch was Sache ist:


Dein Gerät hat die Firmware 1.2.6 aber du hast eine mit Firmware V2.x projektiert.

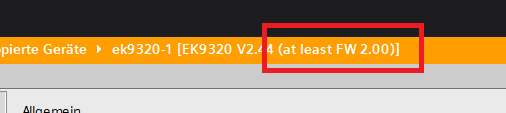

Hier steht es ja auch noch mal eindeutig:


Wichtig:
Dieses V2.44 was da bei dem Gerätetyp steht bezieht sich nicht auf die Geräteversion des EK sondern auf die GSDML Version.



[worst_case]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo,

ich habe die aktuelle GSD-Datei von Beckhoff heruntergeladen und installiert.
Danach habe ich den alten "EK9320" gelöscht und einen "neuen" EK9320 eingefügt.

Anbei der Screenshot vom Diagnosestatus ...
Obwohl doch "Zusatzinformationen" steht ... ist das dann der Fehler ... ?
Ich sehe das Problem nicht ... sollte eigentlich funktionieren.

Wieder das blinken der DIAG-LED und kein lesen der IO möglich



[DCDCDC]

Entweder Firmware hochziehen wenn möglich oder den (echt hilfreichen) Beckhoff Support anschreiben obs nicht noch eine ältere Gsd gibt..



[DeltaMikeAir]

Steckt denn am Koppler mindestens eine Karte?



[worst_case]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo,

die Karte ist noch kein Jahr alt und eh das neue Model (Nachfolger von EK9300)
Laut Beckhoff sollte ein Versionsunterschied (Unterversionen) kein Problem sein ...
Kann ich die "neue" Firmware irgendwo herunterladen, oder nur vom support bekommen ?

Karten sind gesteckt, siehe Screenshot.
Ich probiere den Support.

Vielen Dank !!!



[DeltaMikeAir]

Karten sind gesteckt, siehe Screenshot.

Ich meine, sind die auch real vorhanden?



[worst_case]

Sorry DeltaMikeAir,

ja die Karten sind auf meinem Testaufbau auch gesteckt.



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Da bleibt dir wohl nur der Beckhoff Support. Ich hatte mit dem EK9300 vor ca. 8-10 Jahren auch schon mal ähnliche Probleme. Zum laufen bekommen haben wir es damals nur mit einer neuen EK9300 Firmware ( direkt vom Beckhoff Support erhalten ) und einer neuen GSDML Datei.
Seitdem geht aber alles ( auch mit neueren Firmwareversionen ). Wenn es schon eine V2.x gibt, dann wäre es für dich auch ratsam, von der V1.x wegzukommen.



[Stadtranduser]

Versionsunterschied (Unterversionen)

1.2 vs 2.0 ist aber nicht nur ein Unterversionsunterschied. Oder hab ich falsch mitgeschnitten?



[DeltaMikeAir]

1.2 vs 2.0 ist aber nicht nur ein Unterversionsunterschied. Oder hab ich falsch mitgeschnitten?

Er hat ja auch einmal eine andere GSDML verwendet mit V1.x ( was ja passen sollte ). Ging aber auch nicht ( siehe weiter oben ).



[worst_case]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo,

ich habe gestern mit Beckhoff Support gesprochen, sehr angenehm, und den Fehler gefunden.

Vielleicht hilft es auch anderen.

1. Der Versionsunterschied 1.x vs 1.2 usw. spielt keine Rolle. Die Meldung gibt es, laut Aussage, erst seit TIA V18
2. Das eigentliche Problem war nicht der EK9320, sonst hätte ich nicht auf den EK9320 zugreifen können.
Es war die erste Karte (1809, Digital Eingang). Die war irgendwie defekt, warum auch immer und hat den K-Bus
unterbrochen/blockiert.
Als ich die Karte ausgebaut habe und die restlichen aufgerutscht, ging alles auf Anhieb.

Trotzdem soll ich am EK9320 ein Update auf 2.0 machen, da hier gewisse Verbesserungen sind.

Nochmals Vielen Dank an alle !!!



[oliver.tonn]

ich habe gestern mit Beckhoff Support gesprochen, sehr angenehm, und den Fehler gefunden.

Kann ich nur bestätigen, fand den Kontakt mit der Hotline auch immer angenehm und es konnte fast immer sofort geholfen werden.

2. Das eigentliche Problem war nicht der EK9320, sonst hätte ich nicht auf den EK9320 zugreifen können.
Es war die erste Karte (1809, Digital Eingang). Die war irgendwie defekt, warum auch immer und hat den K-Bus
unterbrochen/blockiert.

ACHTUNG, Klugscheißerei!!! Du hast am EK keinen K-Bus, sondern einen E-Bus und somit EtherCAT-Klemmen (ELXXXX), sonst hättest Du keinen Buskoppler mit der Artikelnummer EK, sondern einen mit der Artikelnummer BK.



[Chräshe]

... und hat den K-Bus unterbrochen/blockiert.

Achtung: E-Bus nicht mit K-Bus verwelchseln!
Oliver war schneller...

Oder hattest du E-Bus-Klemmen und K-Bus-Klemmen sogar gemischt?
Dann hätte es auch nicht funktioniert.
Das geht nur mit entsprechenden Kopplern und in der richtigen Reigenfolge.
